Lors de nos récents audits sur des sites de traitement de granit abrasif, la principale cause de défaillance structurelle n’était pas la dureté de la roche à 200 MPa, mais un déséquilibre flagrant entre le produit attendu et la configuration de l’ouverture de décharge. Forcer un concasseur primaire à fournir une fraction trop fine détruit les plaques articulées et génère une quantité incontrôlable de poussière. Le calibrage de la taille finale n’est pas une simple recommandation de catalogue de vente. C’est le fondement géométrique qui détermine la vitesse de récupération du capital de votre infrastructure. L’ingénierie d’une ligne de production nécessite de calculer la charge circulante avant même de couler la première fondation en béton.

La réalité de l’ingénierie des circuits à multiples étapes

Un concasseur unique ne peut pas réduire des blocs de 800 millimètres en sables de 5 millimètres sans détruire sa propre chambre de broyage.

Le ratio de réduction est une loi physique stricte. Pour atteindre une qualité de granulat spécifiée par les normes routières, le matériau doit traverser des chambres de compression successives. L’architecture d’un circuit de concassage distribue l’effort mécanique. L’utilisation d’un concasseur à mâchoires série C6X pour la phase primaire permet d’encaisser les chocs initiaux des blocs surdimensionnés. Ce premier étage prépare le flux. Un réglage trop serré de la mâchoire fixe et de la mâchoire mobile entraîne un écrasement du matériau sur lui-même, créant des micro-fissures invisibles qui dégraderont la résistance à la compression du béton final. La conception exige de maintenir un espace de décharge (CSS) ouvert pour maximiser le débit en tonnes par heure vers le stade secondaire.

Observez la courroie transporteuse entre le concasseur primaire et le secondaire. Les blocs surdimensionnés qui étouffent le cône secondaire créent des pics d’intensité électrique massifs, visibles sur l’ampèremètre de la salle de contrôle. L’étape de pré-criblage élimine les particules déjà à la taille cible pour éviter le sur-broyage. L’intégration de trémies tampons stabilise le flux d’alimentation continu, garantissant que les concasseurs à cône hydrauliques multi-cylindres, comme la série HPT, fonctionnent à plein régime ou selon le principe de “choke feeding” (alimentation engorgée).

Synchronisation rigoureuse des ouvertures de décharge (CSS)

Le réglage précis de l’ouverture du côté fermé détermine à 80 % le ratio de particules cubiques par rapport aux fragments plats.

La physique de la cavité de concassage ne pardonne aucune approximation. Dans la phase secondaire, le concasseur à cône prend le relais. Si le produit final requis est de 15 millimètres, ajuster le CSS du cône exactement à 15 millimètres est une erreur critique. Le réglage doit compenser l’usure du manteau et du bol de broyage. L’angle d’inclinaison de l’arbre principal et l’excentricité dictent la force de cisaillement appliquée sur chaque roche. Les capteurs de pression hydraulique modernes permettent de modifier cet espace en millisecondes pour maintenir une courbe granulométrique stable, même lorsque le profil d’usure des pièces en alliage de manganèse se modifie après des semaines d’utilisation intensive.

La fraction excédant la taille finale est redirigée dans un circuit fermé. L’odeur piquante de l’huile de lubrification surchauffée autour de l’arbre principal indique souvent qu’une charge excessive de matériaux fins non évacués obstrue la cavité. Les particules fines agissent comme une pâte industrielle tenace, augmentant la friction interne de la chambre et ruinant l’efficacité énergétique par tonne produite.

Matrice de synchronisation des équipements

Pour traiter la silice abrasive du gravier de rivière à 350 tonnes par heure tout en garantissant des fractions de 0-5 millimètres, 5-10 millimètres et 10-20 millimètres, nous avons validé le schéma de flux suivant. La cohérence entre l’alimentation maximale et la taille de sortie est le garant de la viabilité opérationnelle.

Étape du processus	Modèle recommandé	Alimentation max (millimètres)	Capacité (tonnes par heure)	Taille de sortie ciblée (millimètres)
Concassage Primaire	Série C6X110 (Mâchoire)	850	380-920	150-250
Concassage Secondaire	Série HPT300 (Cône)	115-285	120-410	15-40
Mise en forme (Tertiaire)	Série VSI6X1150 (Impact)	45	344-583	0-5 (Sable cubique)

Architecture des flux pour la géométrie du granulat

Le principe de la collision “pierre contre pierre” élimine les défauts géométriques internes et les fissures de tension.

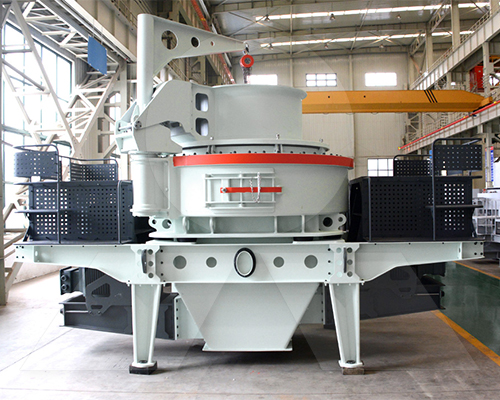

L’obtention de sable manufacturé de haute qualité ne dépend pas de l’écrasement, mais de l’impact cinétique. Le transfert du matériau calibré du cône secondaire vers le concasseur tertiaire à axe vertical définit la forme. Les enclumes de la machine VSI6X forcent les fragments pointus à se briser selon leurs propres lignes de clivage naturelles. La vitesse du rotor, mesurée en mètres par seconde, ajuste le pourcentage de fines générées.

Gérez le système de dépoussiérage avec la même rigueur que la ligne de production principale. Une quantité trop élevée de poudre de roche (inférieure à 0,075 millimètre) altère la densité apparente du granulat, augmentant les dépenses en ciment pour les entreprises de construction. Un système de criblage vibrant à trois étages bien calibré renvoie les particules hors-normes vers le rotor, assurant une conformité parfaite aux spécifications.

Contrôles de l’infrastructure: Gravier de rivière et Granulométrie

• Consommation d’énergie (VSI6X1150): 2×250 kilowatts
• Dimension d’alimentation limite (Primaire C6X110): 850 millimètres
• Capacité opérationnelle (HPT300): 120-410 tonnes par heure
• Espace de la chambre de mise en forme (VSI): 45 millimètres max
• Tolérance de débit d’entrée (C6X110): 380-920 tonnes par heure

Index Technique: LH-COMMENT CHOISIR UN CONCASSEUR EN FONCTION DE LA TAILLE DU PRODUIT FINAL-Juin/2026-Ref-#48291

Journal de l’Architecte : Déviations granulométriques en circuit fermé

Pourquoi la taille des granulats produits par le cône secondaire varie-t-elle considérablement en milieu de journée ? La dilatation thermique des composants internes modifie l’espace de la cavité. Lorsque l’huile de lubrification approche les 55 degrés Celsius, l’arbre excentrique du concasseur HPT300 se dilate au niveau micrométrique. L’automatisation du CSS compense cette expansion physique, garantissant que la taille de 15 millimètres reste constante, indépendamment de la température ambiante. Comment les anciens schémas d’ingénierie traitaient-ils la proportion excessive de particules plates ? Les anciennes configurations forçaient les concasseurs à cône traditionnels à opérer avec une chambre partiellement vide pour réduire les blocages. Cette erreur de flux empêchait l’écrasement inter-particulaire. Une trémie d’alimentation constante force la roche à se briser contre elle-même sous une pression extrême de 200 MPa, annulant les formes aiguës avant même le passage au VSI. Quelles sont les conséquences d’un concasseur primaire surdimensionné pour une ligne de gravier fin ? Ignorer l’adéquation volumétrique est fatal pour les dépenses d’exploitation quotidiennes. Un C6X110 fonctionnant à 30 % de sa charge pour alimenter un circuit tertiaire sous-dimensionné dissipe l’énergie du moteur de 160 kilowatts en vibrations inutiles, fatiguant les soudures du châssis en acier et immobilisant le capital investi. Dans quelle mesure la teneur en humidité modifie-t-elle les calculs du réglage de la décharge finale ? Les données de terrain prouvent qu’une augmentation de 5 % de l’humidité transforme les fines de basalte en pâte agglomérante. Cette pâte obstrue les grilles des cribles vibrants, provoquant un retour immédiat de matériau à la taille cible vers le cône secondaire, ce qui surcharge la pression hydraulique et risque de déclencher la soupape de décharge de sécurité.

Sécurisation de la géométrie cubique dans les lignes à haut volume

Permettre aux vibrations désynchronisées entre l’alimentation primaire et le rendement tertiaire de persister détruira les roulements principaux de vos machines en forçant le moteur de 160 kilowatts à lutter contre des roches mal calibrées. Calibrez rigoureusement votre matrice de flux matériel, depuis la mâchoire d’entrée jusqu’à l’ajustement millimétrique de l’ouverture de décharge, pour figer votre rentabilité par tonne produite. Exécutez l’audit de vos tamis de contrôle dès ce soir.
